是火灾自动报警系统中用于接收、显示和传递火灾报警信号，发出控制信号，并具有其他辅助功能的控制指示设备。主要功能：①火灾报警功能; ②火灾报警控制功能; ③故障报警功能; ④自检功能。自检不影响火灾报警功能; ⑤信息显示与查询功能; ⑥电源功能; ⑦系统兼容功能; ⑧软件控制功能。是消防联动控制系统的核心组件。它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对建筑中设置的自动消防系统（设施）进行联动控制。主要功能：①控制功能; ②故障报警功能; ③自检功能; ④信息显示与查询功能;⑤电源功能。用于传输、接收、显示和记录保护区域内的火灾探测报警与各相关控制系统，以及系统中的各类消防设备（设施）运行的动态信息和消防管理信息。主要功能：①图形显示功能。应能显示建筑总平面布局图、每个保护对象的建筑平面图、系统图等; ②火灾报警和联动状态显示功能; ③故障状态显示; ④通信故障报警功能; ⑤信息记录功能火灾自动报警系统的工作状态可通过面板指示灯、提示音和文字等方式显示出来绿色:主电工作、备电工作、手动状态、自动状态、消音指示5．火灾自动报警系统控制器的电源工作状态的检查方法火灾自动报警系统控制器的主、备电开关位于火灾自动报警系统控制器的背面。主电工作状态：主电工作灯(绿色)点亮，控制器由AC220V(交流220伏)电源供电工作主电故障状态：主电故障灯(黄色)点亮，备电工作灯(绿色）点亮，此时处于备电工作状态。AC交流电，DC直流电。火灾自动报警系统控制器不可长时间处于备电工作状态，否则将导致蓄电池亏电损坏
按系统的用途和配置情况：湿式系统、干式系统、预作用系统、重复启闭预作用系统、雨淋系统、水幕系统等。湿式系统：闭式喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件，以及管道和供水设施等组成。干式系统：还应设置充气和气压维持装置。在湿式和干式自动喷水灭火系统中，闭式喷头担负着探测火灾、启动系统和喷水灭火的任务，其喷水口平时由热敏感元件组成的释放机构封闭，火灾发生时受热开启压力开关：压力传感器，将系统中的水压信号转换为电信号，直接控制启泵，反馈动作信号。水流指示器：将水流信号转换为电信号的水流报警装置，装分区配水管上。其作用是监测和指示开启喷头所在的位置分区。末端试水装置：由试水阀、压力表、试水接头等组成。作用：①测试水流指示器、报警阀、压力开关、水力警铃的动作是否正常；②配水管道是否畅通；③系统最不利点处的工作压力；④检测干式系统和预作用系统的充水时间。消防供水设施：消防水源、高位水箱、增(稳)压设施、消防水泵和水泵接合器。
|
|
|
|
|
|
准工作状态时配水管道内充满用于启动系统的有压水，火灾发生时喷头受热开放后即能喷水灭火，系统响应速度较快（立即喷水） |
|
|
准工作状态时配水管道内充满用于启动系统的有压气体，火灾发生时喷头受热开放，配水管道排气充水后喷水灭火，系统响应速度比湿式系统慢(先排气后喷水) |
|
|
准工作状态时配水管道内不充水，发生火灾时由火灾自动报警系统、充气管道上的压力开关联锁控制预作用装置和启动消防水泵向配水管道供水，喷头受热开放后喷水灭火。该系统综合了湿式系统和干式系统的优点，可有效避免因喷头误动作而造成的水渍损失 |
|
|
与常规预作用系统的不同之处，在于扑灭火灾后能自动关闭报警阀、停止喷水、发生复燃时又能再次开启报警阀恢复喷水 |
灭火后必须及时停止喷水，要求减少不必要水渍损失的场所 |
|
|

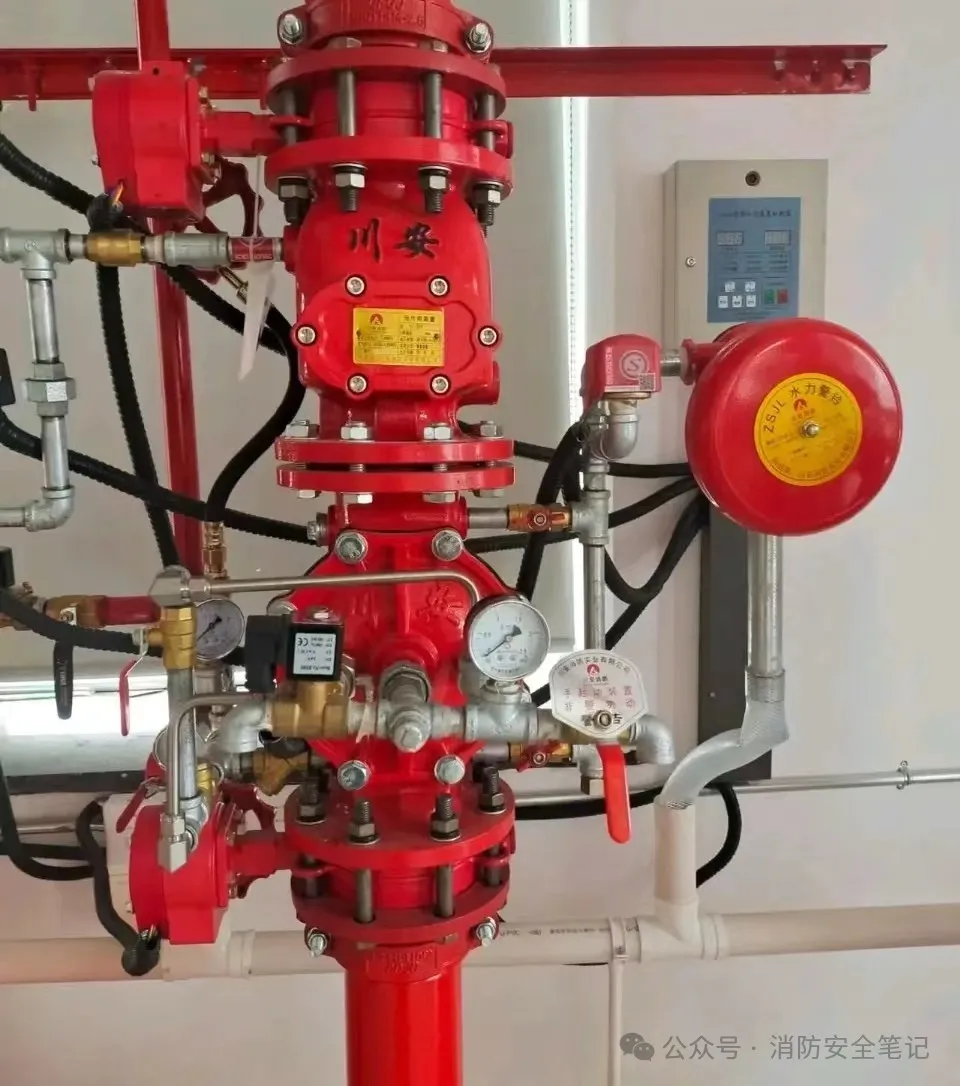

发生火灾时由火灾自动报警系统或传动管控制，自动开启雨淋报警阀组和启动消防水泵，与该雨淋报警阀连接的所有开式喷头同时喷水灭火 |
①火灾的水平蔓延速度快、闭式洒水喷头的开放不能及时使喷水有效覆盖着火区域的场所②室内净空高度超过闭式系统最大允许净空高度，且必须迅速扑救初期火灾的场所 |
|
该系统不具备直接灭火的能力，形成水墙或水帘(防火分隔)或直接喷洒到被保护对象上(防护冷却) |
|
正常工作状态：①火灾发生时洒水喷头动作喷水；②日常功能检查和测试工作。火灾时，系统进入正常工作状态：①喷头动作，出水压力≥0.05MPa。②水流指示器动作，通报位置分区。③报警阀开启，水力警铃动作(3m，70dB)。压力开关动作连锁启泵，并向火灾自动报警系统发出压力开关动作信号。④水泵启动，供水灭火。
水箱水池：最低有效水位是喇叭口以上0.6m，或旋流防止器顶部以上0.2m。阀门状态：报警阀(试验时自动打开)；泄水阀(常闭)；报警管路控制阀(常开)；警铃试验阀(常闭，警铃试验时打开)；水源侧管路控制阀(常开)；分区管路控制阀(常开)。公共、工业建筑：高度≤50m，自然防烟排烟；高度＞50m机械防烟排烟。 住宅建筑：高度≤100m，自然防烟排烟；高度＞100m机械防烟排烟。①防烟系统是指通过采用自然通风方式，防止火灾烟气在楼梯间、前室、避难层(间)等空间内积聚，或通过采用机械加压送风方式阻止火灾烟气侵入楼梯间、前室、避难层(间)等空间的系统。②排烟系统是指采用自然排烟或机械排烟的方式，将房间、走道等空间的火灾烟气排至建筑物外的系统。
|
|
|
向楼梯间、前室、避难层(间)等区域注入有压新鲜空气，形成正压。形成“防烟楼梯间压力＞前室压力＞走道压力＞房间压力”的递减压力分布 |
|
当火灾发生时，起火部位所在防火分区内的两只独立的火灾探测或一只火灾探测器与一只手动火灾报警按钮的报警信号被发送至火灾报警控制器进行识别并确认火灾，作为送风口开启和加压送风机启动的联动触发信号。消防联动控制器联动开启该防火分区内着火层及其相邻上下层前室及合用前室的常闭送风口，同时开启加压送风机。 |
送风口：常开式、常闭式(常用于前室或合用前室)和自垂百叶式(常用于防烟楼梯间)。电气控制柜：系统运行状态指示、运行模式切换、风机现场启(停)控制、接收控制指令和反馈风机状态。
|
挡烟垂壁、排烟口、防火排烟阀、排烟风道、排烟风机、排烟出口及系统控制器 |
|
通过排烟风机运转，在排烟口处形成局部负压将烟气吸入，并利用排烟管道将烟气排出。 |
|
当火灾发生时，起火部位所在防烟分区内的两只独立火灾探测器的报警信号作为开启排烟口、排烟窗或排烟阀的触发信号，同时停止该防烟分区的空气调节系统。当排烟口、排烟窗或排烟阀开启时，其开启动作信号作为排烟风机启动的联动触发信号，消防联动控制器在接收到排烟口、排烟窗或排烟阀开启信号后，联动启动排烟风机。 |
挡烟垂壁：按刚度性能可分为柔性挡烟垂壁和刚性挡烟垂壁。排烟阀(口)：安装在机械排烟系统各支管端部(烟气吸入口)处，平时呈关闭状态，可手动和电动启闭，一般由阀体、叶片、执行机构等部件组成。排烟口是带有装饰口或进行过装饰处理的排烟阀。排烟防火阀:安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到 280℃时关闭，一般由阀体、叶片、执行机构和温感器等部件组成。常闭式：采用手动或电动开启，常用于前室或合用前室。自垂百叶式：平时靠百叶重力自行关闭，加压时自行开启，常用于防烟楼梯间。防烟排烟系统检查方法：外观检查、功能测试、直观判断、分析判断、技术比对操作程序：①风机和控制柜；②管道；③排烟防火阀；④风口；⑤控制功能；⑥记录①排烟管道隔热材料为不燃材料，且与可燃物间距≥150mm。②送风口(排烟口)的远程执行器安装高度：距地0.8-1.5m。③实施主/备电切换时，双电源转换开关应处于手动控制状态，测试完成后恢复自动控制。④正压送风机新风入口不应受到烟火威胁，排烟出口周围不应布置有可燃物。
组成：电气火灾监控系统由电气火灾监控设备、剩余电流式电气火灾监控探测器、测温式电气火灾监控探测器、故障电弧探测器、图形显示装置等。电气火灾监控设备：电气火灾监控系统的核心控制单元。监控报警(10s)、故障报警(100s)、自检。剩余电流式探测器：核心测量部件是电流互感器，检测剩余电流(漏电、触电、接地故障)。宜设置在第一级配电柜(箱)的出线端；在供电线路泄漏电流大于500mA时，宜设置在其下一级配电柜(箱)。剩余电流达到设定值时，30s内报警。剩余电流式电气火灾监控探测器不宜设置在IT系统配电线路和消防配电线路中。测温式探测器：检测线路温度。到达设定温度时，40s内报警。故障电弧探测器：能够区分正常电弧和故障电弧。出现一定数量的故障电弧时，30s内报警。保护对象为1000V及以下的配电线路，应采用接触式布置；保护对象为 1000V以上的供电线路，宜选择光栅光纤测温式或红外测温式电气火灾监控探测器产生故障电弧的原因：绝缘层老化破损、电压电流过高、空气潮湿等。独立式电气火灾探测报警器：独立使用，测剩余电流和线路温度，精度高、简单实用、安装方便。
组成：可燃气体报警控制器、可燃气体探测器、图形显示装置和火灾声光警报器等。可燃气体报警控制器：可燃气体探测报警系统的核心控制单元。泄露燃气体浓度值大于或等于相应报警浓度设定值时，控制器报警。点型可燃气体探测器：一般用于民用建筑，如厨房，不适合用于通风良好的场所。(测量范围：0-100％LEL)独立式可燃气体探测器：能识别泄漏浓度，完成报警的识别、判断，并控制外部设备动作，关闭燃气阀门。(1)监控。当主机处于监控状态时，系统响应按键输入；无事件情况下(不报警、不报故障)，液晶显示最高浓度的可燃气体探测器的值与时钟的实时时间。(2)报警。当可燃气体探测器探测到可，控制器面板上相应的可燃气体探测器红色报警灯长亮，蜂鸣器长鸣，系统发出声光报警信号，系统报警输出(继电器动作)报警锁定。(3)故障报警。当有故障发生时，控制器面板上相应的黄色故障灯长亮，蜂鸣器同步报出故障声(长鸣)，故障继电器输出，可通过控制器上、下键查询实时故障类型
组成：配电箱、按钮、指示灯、转换开关、断路器、电源线路等器件组成。消防设备电源末端切换就是消防设备的两个电源相互切换，互为备用电源的一种供电形式。 正常情况：常用电源和备用电源指示灯点亮，常用电源合闸指示灯点亮，备用电源合闸指示灯灭。通电和断电（类似于主机开关机）：开机前先闭合主电源空气开关再闭合备用电额开关，关机前先断开备用电源开关再断开主电源空气开关。操作人员应具备电工作业证，或在专业电工的指导下操作。火警：探测器等触发器件触发，火灾报警控制器报火警，并予以保持，直至手动复位联动：根据预定的控制逻辑向相关消防联动控制装置发出控制信号监管：压力开关、水流指示器、信号蝶阀等传递的信号。 (100s)故障：控制器内部、控制器与其连接的部件间发生故障时，控制器会在100s内报故障(100s)
